您當前的位置：首頁 ? 產品信息 ? 歐姆龍開關 ? 微動開關  ? SS-10GL
高級搜索：

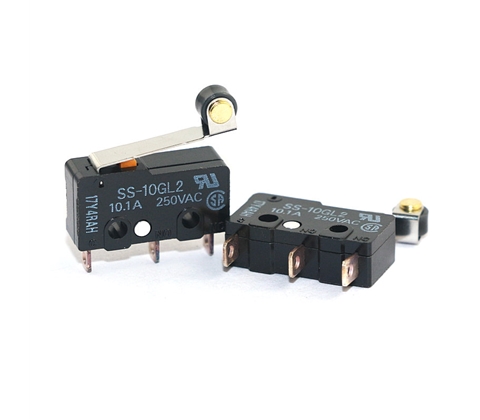

SS-10GL
  • SS-10GL

SS-10GL

所屬類別：微動開關

產品規格：
SS-10GL
  • SS-10GL

SS-10GL

所屬類別：微動開關

產品規格：
詳細內容
SS系列小型微動開關
高安全而又可靠的歐姆龍超小型基本開關
備有0.1A～10.1A型的各個品種，產品規格齊全，是歐姆龍暢銷的微動開關。
動作力規格滿足從低負載動作到高負載動作的各種用途，品種豐富。
采用簡單穩定的分割2片彈簧，實現了3,000萬次的長壽命。
可提供1 mm最小接點間隙型號用于聯鎖設備
SS系列小型微動開關
  • 擺桿型


    		焊接端子 1c 0.49 N
    {50 gf}     		SS-10GL SS-5GL SS-01GL
    1b SS-10GL-2 SS-5GL-2 SS-01GL-2
    1a SS-10GL-3 SS-5GL-3 SS-01GL-3
    接線片端子（#110） 1c SS-10GLT SS-5GLT SS-01GLT
    1b SS-10GL-2T SS-5GL-2T SS-01GL-2T
    1a SS-10GL-3T SS-5GL-3T SS-01GL-3T
    印刷基板用端子 1c SS-10GLD SS-5GLD SS-01GLD
    1b SS-10GL-2D SS-5GL-2D SS-01GL-2D
    1a SS-10GL-3D SS-5GL-3D SS-01GL-3D
    焊接端子 1c 0.16 N
    {16 gf}     		--- SS-5GL-F SS-01GL-F
    1b --- SS-5GL-F-2 SS-01GL-F-2
    1a --- SS-5GL-F-3 SS-01GL-F-3
    接線片端子（#110） 1c --- SS-5GL-FT SS-01GL-FT
    1b --- SS-5GL-F-2T SS-01GL-F-2T
    1a --- SS-5GL-F-3T SS-01GL-F-3T
  • 額定值
    項目
    型號
    額定電壓
    阻性負載
    SS-10 系列 AC250V 10.1A
    SS-5 系列 AC125V
    AC250V     		5A
    3A
    SS-01 系列 AC125V 0.1A
    DC30V 0.1A
    SS-5F 系列 AC250V 3 A
    DC30V 5 A
    注: 上述額定值是在下面條件下測得的數據。
    (1)環境溫度: 20±2oC
    (2)環境濕度: 65±5%RH
    (3)操作頻率：30次/min

    性能
    項目
    		SS-10 系列 SS-5 系列 SS-01 系列 SS-5F 系列
    容許操作速度
    		0.1mm~1m/s ( 針狀按鈕型的場合)
    容許操作頻率
    		機械 400 次/min
    電氣
    30 次/min
    絕緣電阻
    		100 MΩ 以上( DC500V絕緣電阻計)
    絕緣電阻
    (初始型)
    		OF 1.47 N 型 30 mΩ 以下. 50 mΩ 以下. 30 mΩ 以下.
    OF 0.49 N 型 - 50 mΩ 以下. 100 mΩ 以下. -
    OF 0.25 N 型 - 150 mΩ 以下. -
    耐電壓 *1
    		同極端子間 AC1,000V 50/60Hz 1min AC600V 50/60 Hz 1 min AC1,000V 50/60 Hz 1 min
    帶電金屬部與地之間 AC1,500 V 50/60 Hz 1 min
    各端子和非帶電金屬部之間 AC1,500V 50/60 Hz 1 min
    振動 *2
    		誤動作 頻率10~55Hz雙振幅1.5mm
    沖擊
    		耐久 OF 1.47 N 型 最大1,000 m/s2（約100g）
    OF 0.49 N 型 最大500 m/s2（約50g） -
    OF 0.25 N 型 最大500 m/s2（約50g） -
    誤動作*2 OF 1.47 N 型 最大300 m/s2（約30g）
    OF 0.49 N 型 最大200 m/s2（約20g） -
    OF 0.25 N 型 最大200 m/s2（約20g） -
    壽命 *3
    		機械 10,000,000 次以上
    (60 次/min)     		30,000,000 次以上
    (60 次/min)     		100,000
    次以上
    (60 次/min)
    電氣 50,000 次以上
    (30 次/min)     		200,000 次以上
    (30 次/min)     		100,000
    次以上
    (30 次/min)
    保護結構
    		IEC IP40
    觸電保護級
    		Class Ⅰ
    PTI (漏電特性)
    		175
    使用環境溫度
    		-25oC~+85°C 60%RH以下(無結冰、無凝露)
    使用環境濕度
    		85%RH以下(+5~+35oC時 )
    重量
    		約. 1.6 g (針狀按鈕型的場合)
    注: 上述數值為初始值。
    *1 耐電壓為使用了隔板(參考相關頁)時的數值。
    *2 在針狀按鈕型中為自由位置和總行程位置的數值，擺桿型時是總行程位置上的數值。接點的閉路或開路在1ms以內。
  • 注: 1. 除非另有說明，否則所有單位均為毫米。
    2. 以下插圖和圖形適用于焊接端子型號。有關帶有快速連接端子（＃110）或PCB端子的型號的詳細信息，請參見數據表的第6頁。
    3. 上述外型尺寸圖中未注公差為±0.4mm。
    4. 動作特性為向A方向 ()動作時的情況

    尺寸表
    (單位: mm)
    圖例、圖紙為焊接端子時的情況。有關接線片端子（#110）、印刷基板用端子的詳情請參考前頁的『■端子的種類/形狀』
    針狀按鈕型 SS:dimensions1
    SS-10
    SS-5(-F)
    SS-01(-E,-F)
    型號
    SS-10
    SS-5
    SS-01
    SS-5-F
    SS-01-F
    SS-01-E
    OF 最大
    RF 最小
    		1.47 N {150 gf}
    0.25 N {25 gf}     		1.47 N {150 gf}
    0.25 N {25 gf}     		0.49 N {50 gf}
    0.04 N {4 gf}     		0.25 N {25 gf}
    0.02 N {2 gf}
    PT 最大.
    OT 最小
    MD 最大
    		0.6mm
    0.4mm
    0.12mm     		0.5mm
    0.5mm
    0.1mm     		0.5mm
    0.5mm
    0.1mm     		0.5mm
    0.5mm
    0.1mm
    OP
    		8.4±0.5mm

    擺桿型     		SS:dimensions2
    SS-10GL
    SS-5GL(-F)
    SS-01GL(-E,-F)
    注:
    RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。
    型號
    SS-10GL
    SS-5GL
    SS-01GL
    SS-5GL-F
    SS-01GL-F
    SS-01GL-E
    OF 最大
    RF 最小
    		0.49 N {50 gf}
    0.06 N {6 gf}     		0.49 N {50 gf}
    0.06 N {6 gf}     		0.16 N {16 gf}
    0.02 N {2 gf}     		0.08 N {8 gf}
    0.01 N {1 gf}
    (參考值)
    OT 最小
    MD 最大
    		1.0 mm
    1.0 mm     		1.2 mm
    0.8 mm     		1.2 mm
    0.8 mm     		1.2 mm
    0.8 mm
    FP 最大
    OP
    		13.6 mm
    8.8±0.8mm
    注: RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。
