您當前的位置：首頁 ? 產品信息 ? 歐姆龍繼電器 ? 功率繼電器  ? G5RL-14-E-DC5V
高級搜索：

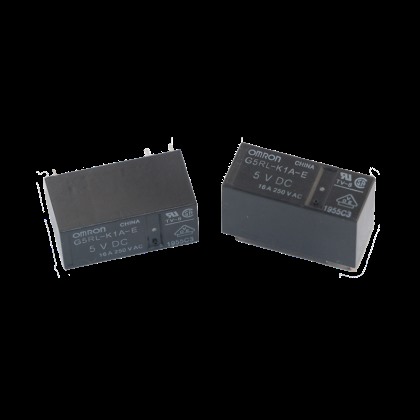

G5RL-14-E-DC5V
  • G5RL-14-E-DC5V

G5RL-14-E-DC5V

所屬類別：功率繼電器

產品規格：
G5RL-14-E-DC5V
  • G5RL-14-E-DC5V

G5RL-14-E-DC5V

所屬類別：功率繼電器

產品規格：
詳細內容
G5RL 功率繼電器
低背型繼電器，品種豐富
低高度：15.7mm
線圈和接點間的清除與漏電間距8mm
耐沖擊電壓高達10kV
備有AC線圈型
備有高抗浪涌型（瞬間峰值電流高達100A）
備有低噪音型（比標準型G5RL繼電器的聲壓低約10~20dB）
提供額定值符合TV8標準的型號（UL標準采用TV8）
  • 分類 端子形狀 接點構成 保護構造 型號 額定線圈電壓 最小包裝單位
    標準型 印刷基板用端子 SPST-NO (1a) 耐助焊劑型 G5RL-1A-LN DC5V, 12V, DC24V 100個/托盤
    G5RL-1A-TV8 DC5V, DC12V, DC24V, DC48V
    高容量型 G5RL-1A-E-HR DC5V, DC12V, DC24V, DC48V
    G5RL-1A-E-LN DC5V, DC12V, DC24V
    G5RL-1A-E-TV8 DC5V, DC12V, DC24V, DC48V
    SPDT (1c) G5RL-1-E AC24V, AC100V, AC115V/AC120V,
    AC200V, AC230V/AC240V
    G5RL-1-E-HR DC5V, DC12V, DC24V, DC48V
    注. 訂購時，請注明額定線圈電壓（V）。
    例: G5RL-1A-LN
    但是，產品外殼和包裝上的線圈電壓注釋將標記為□□ VDC.
  • 操作線圈
    低噪音型: G5RL-1A(-E)-LN
    額定電壓
    (VDC)     		額定電流
    (mA)     		線圈電阻
    (Ω)     		動作電壓
    (V)     		復位電壓
    (V)     		最大容許電壓
    (V)     		消耗功率
    (mW)
    額定電壓的%
    5 106.0 47.2 70%以下 10%以上 110% 約530
    12 44.2 272
    24 22.1 1,086
    注 1. 額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。
      2. 請務必在線圈上并聯一個浪涌吸收二極管。
      3. 動作特性是在線圈溫度為23℃時的測定值。
      4. “最大電壓”是指繼電器線圈能承受的電壓最大值。

    高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8
    額定電壓
    (VDC)     		額定電流
    (mA)     		線圈電阻
    (Ω)     		動作電壓
    (V)     		復位電壓
    (V)     		最大容許電壓
    (V)     		消耗功率
    (mW)
    額定電壓的%
    5 80 62.5 70% 以下 10% 以上 130% 約400
    12 33.3 360
    24 16.7 1,440
    48 8.96 5,358 約430
    注 1. 額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。
      2. 動作特性是在線圈溫度為23℃時的測定值。
      3. "最大電壓"是指繼電器線圈能承受的電壓最大值。

    AC線圈型: G5RL-1-E
    額定電壓
    (VAC)     		50Hz時的額定電流
    (mA)     		60Hz時的額定電流
    (mA)     		線圈電阻
    (Ω)     		動作電壓
    (V)     		復位電壓
    (V)     		最大容許電壓
    (V)     		消耗功率
    (mW)
    額定電壓的%
    24 31.3 28.3 443 70% 以下 15% 以上 110% 約750
    100 7.5 6.88 8,220
    115/120 5.85/6.25 5.35/5.70 11,600
    200 3.75 3.45 33,000
    230/240 3.00/3.13 2.76/2.88 47,600
    注 1. 額定電流公差為+15％-20％。
      2. 動作特性是在線圈溫度為23℃時的測定值。
      3. 線圈電阻為參考值。
      4. "最大電壓"是指繼電器線圈能承受的電壓最大值。


    接點部
    低噪音型: G5RL-1A(-E)-LN
    負載     		阻性負載
    標準型 高容量型
    接點形式 SPST-NO (1a)
    接點結構 單
    接點材料 Ag合金
    額定負載 AC250V 12A
    DC24V 12A     		AC250V 16A
    DC24V 16A
    額定通電電流 12A 16A
    最大開關電壓 AC250V, DC24V
    最大開關電流 12A 16A

    高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8
    負載     		阻性負載
    標準 大容量
    接點結構 SPST-NO (1a) SPST-NO (1a) SPDT (1c)
    接點類型 單
    接點材質 Ag合金
    額定負載 AC250V 12A
    DC24V 12A     		AC250V 16A
    DC24V 16A     		AC250V, DC24V (NO) 16A
    AC250V, DC24 V (NC) 5A
    額定通電電流 12 A 16 A 16 A (NO), 5 A (NC)
    最大開關電壓 AC250V, DC24V
    最大開關電流 12A 16A 16 A (NO), 5 A (NC)

    AC線圈型: G5RL-1-E
    負載     		阻性負載
    高容量型
    接點形式 SPDT (1c)
    接點結構 單
    接點材料 Ag合金
    額定負載 AC250V, DC24V (NO) 16A
    AC250V, DC24V (NC) 5A
    額定通電電流 16 A (NO), 5 A (NC)
    最大開關電壓 AC250V, DC24V
    最大開關電流 16 A (NO), 5 A (NC)

    性能
    低噪音型: G5RL-1A(-E)-LN
    項目 分類
    		標準型 高容量型
    接點電阻 100 mΩ 以下
    動作時間 15 ms 以下
    復位時間 15 ms 以下
    絕緣電阻 1,000 MΩ 以上(DC500 V)
    耐壓 線圈與接點間 AC6,000V 50/60Hz 1min
    同極接點間 AC1,000V 50/60Hz 1min
    耐沖擊電壓 線圈與接點間 10 kV (1.2 × 50 νs)
    振動 耐久 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
    誤動作 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
    沖擊 耐久 1,000m/s2
    誤動作 100m/s2
    壽命 誤動作 100萬次以上（開關頻率18,000次/hr）
    電氣 10萬次以上（開關頻率1,800次/hr） 5萬次以上（1,800次/hr）
    故障率　P水準（參考值） DC5V 100mA
    使用環境溫度 -40~+85℃（無結冰、無凝露）
    使用環境濕度 5~85%RH
    重量 約10g
    注 1. 上述值為初始值。
    2. 測量條件：根據電壓下降法，在DC5V 1A的條件下。
    3. 測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。
    4. 復位時間是連接二極管時的數值。
    5. P水準為開關頻率120次/分鐘時的值。

    高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8
    項目 分類
    		標準型 高容量型
    接點電阻 100 mΩ 以下
    動作時間 15 ms 以下
    復位時間 5 ms 以下
    絕緣電阻 1,000 MΩ 以上(DC500 V)
    耐壓 線圈與接點間 AC6,000V 1mA 50/60Hz 1min
    同極接點間 AC1,000V 1mA 50/60Hz 1min
    耐沖擊電壓 線圈與接點間 10 kV (1.2 × 50 νs)
    振動 耐久 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
    誤動作 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
    沖擊 耐久 1,000m/s2
    誤動作 100m/s2
    壽命 機械 1,000萬次以上（開關頻率18,000次/hr）
    電氣 10萬次以上（開關頻率1,800次/hr） 5萬次以上（開關頻率1,800次/hr）
    故障率　P水準（參考值） 100 mA DC5 V
    使用環境溫度 -40~+85℃（無結冰、無凝露）
    使用環境濕度 5% ~ 85%
    重量 約10 g
    注 1. 上述值為初始值。
    2. 測量條件：根據電壓下降法，在DC5V 1A的條件下。
    3. 測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。
    4. 復位時間是連接二極管時的數值。
    5. P水準為開關頻率120次/分鐘時的值。

    AC線圈型: G5RL-1-E
    項目 分類
    		高容量型
    接點電阻 100 mΩ 以下
    動作時間 20 ms 以下
    復位時間 10 ms 以下
    絕緣電阻 1,000 MΩ 以上（DC500V）
    耐壓 線圈與接點間 AC6,000V 1mA 50/60Hz 1min
    同極接點間 AC1,000V 1mA 50/60Hz 1min
    耐沖擊電壓 線圈與接點間 10 kV (1.2 × 50 νs)
    振動 耐久 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
    誤動作 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
    沖擊 耐久 1,000m/s2
    誤動作 100m/s2
    壽命 機械 1,000萬次以上（開關頻率18,000次/hr）
    電氣 5萬次以上（開關頻率720次/hr）
    故障率　P水準（參考值） DC24V 40mA
    使用環境溫度 -40~+70℃（無結冰、無凝露）
    使用環境濕度 5~85%RH
    重量 約10 g
    注 1. 上述值為初始值。
    2. 測量條件：根據電壓下降法，在DC5V 1A的條件下。
    3. 測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。
    4. 當NC接點無負載時，阻性負載為NO接點的數值。
    5. P水準為開關頻率120次/分鐘時的值。
  • 操作線圈
    低噪音型: G5RL-1A(-E)-LN
    額定電壓
    (VDC)     		額定電流
    (mA)     		線圈電阻
    (Ω)     		動作電壓
    (V)     		復位電壓
    (V)     		最大容許電壓
    (V)     		消耗功率
    (mW)
    額定電壓的%
    5 106.0 47.2 70%以下 10%以上 110% 約530
    12 44.2 272
    24 22.1 1,086
    注 1. 額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。
      2. 請務必在線圈上并聯一個浪涌吸收二極管。
      3. 動作特性是在線圈溫度為23℃時的測定值。
      4. “最大電壓”是指繼電器線圈能承受的電壓最大值。

    高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8
    額定電壓
    (VDC)     		額定電流
    (mA)     		線圈電阻
    (Ω)     		動作電壓
    (V)     		復位電壓
    (V)     		最大容許電壓
    (V)     		消耗功率
    (mW)
    額定電壓的%
    5 80 62.5 70% 以下 10% 以上 130% 約400
    12 33.3 360
    24 16.7 1,440
    48 8.96 5,358 約430
    注 1. 額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。
      2. 動作特性是在線圈溫度為23℃時的測定值。
      3. "最大電壓"是指繼電器線圈能承受的電壓最大值。

    AC線圈型: G5RL-1-E
    額定電壓
    (VAC)     		50Hz時的額定電流
    (mA)     		60Hz時的額定電流
    (mA)     		線圈電阻
    (Ω)     		動作電壓
    (V)     		復位電壓
    (V)     		最大容許電壓
    (V)     		消耗功率
    (mW)
    額定電壓的%
    24 31.3 28.3 443 70% 以下 15% 以上 110% 約750
    100 7.5 6.88 8,220
    115/120 5.85/6.25 5.35/5.70 11,600
    200 3.75 3.45 33,000
    230/240 3.00/3.13 2.76/2.88 47,600
    注 1. 額定電流公差為+15％-20％。
      2. 動作特性是在線圈溫度為23℃時的測定值。
      3. 線圈電阻為參考值。
      4. "最大電壓"是指繼電器線圈能承受的電壓最大值。


    接點部
    低噪音型: G5RL-1A(-E)-LN
    負載     		阻性負載
    標準型 高容量型
    接點形式 SPST-NO (1a)
    接點結構 單
    接點材料 Ag合金
    額定負載 AC250V 12A
    DC24V 12A     		AC250V 16A
    DC24V 16A
    額定通電電流 12A 16A
    最大開關電壓 AC250V, DC24V
    最大開關電流 12A 16A

    高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8
    負載     		阻性負載
    標準 大容量
    接點結構 SPST-NO (1a) SPST-NO (1a) SPDT (1c)
    接點類型 單
    接點材質 Ag合金
    額定負載 AC250V 12A
    DC24V 12A     		AC250V 16A
    DC24V 16A     		AC250V, DC24V (NO) 16A
    AC250V, DC24 V (NC) 5A
    額定通電電流 12 A 16 A 16 A (NO), 5 A (NC)
    最大開關電壓 AC250V, DC24V
    最大開關電流 12A 16A 16 A (NO), 5 A (NC)

    AC線圈型: G5RL-1-E
    負載     		阻性負載
    高容量型
    接點形式 SPDT (1c)
    接點結構 單
    接點材料 Ag合金
    額定負載 AC250V, DC24V (NO) 16A
    AC250V, DC24V (NC) 5A
    額定通電電流 16 A (NO), 5 A (NC)
    最大開關電壓 AC250V, DC24V
    最大開關電流 16 A (NO), 5 A (NC)

    性能
    低噪音型: G5RL-1A(-E)-LN
    項目 分類
    		標準型 高容量型
    接點電阻 100 mΩ 以下
    動作時間 15 ms 以下
    復位時間 15 ms 以下
    絕緣電阻 1,000 MΩ 以上(DC500 V)
    耐壓 線圈與接點間 AC6,000V 50/60Hz 1min
    同極接點間 AC1,000V 50/60Hz 1min
    耐沖擊電壓 線圈與接點間 10 kV (1.2 × 50 νs)
    振動 耐久 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
    誤動作 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
    沖擊 耐久 1,000m/s2
    誤動作 100m/s2
    壽命 誤動作 100萬次以上（開關頻率18,000次/hr）
    電氣 10萬次以上（開關頻率1,800次/hr） 5萬次以上（1,800次/hr）
    故障率　P水準（參考值） DC5V 100mA
    使用環境溫度 -40~+85℃（無結冰、無凝露）
    使用環境濕度 5~85%RH
    重量 約10g
    注 1. 上述值為初始值。
    2. 測量條件：根據電壓下降法，在DC5V 1A的條件下。
    3. 測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。
    4. 復位時間是連接二極管時的數值。
    5. P水準為開關頻率120次/分鐘時的值。

    高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8
    項目 分類
    		標準型 高容量型
    接點電阻 100 mΩ 以下
    動作時間 15 ms 以下
    復位時間 5 ms 以下
    絕緣電阻 1,000 MΩ 以上(DC500 V)
    耐壓 線圈與接點間 AC6,000V 1mA 50/60Hz 1min
    同極接點間 AC1,000V 1mA 50/60Hz 1min
    耐沖擊電壓 線圈與接點間 10 kV (1.2 × 50 νs)
    振動 耐久 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
    誤動作 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
    沖擊 耐久 1,000m/s2
    誤動作 100m/s2
    壽命 機械 1,000萬次以上（開關頻率18,000次/hr）
    電氣 10萬次以上（開關頻率1,800次/hr） 5萬次以上（開關頻率1,800次/hr）
    故障率　P水準（參考值） 100 mA DC5 V
    使用環境溫度 -40~+85℃（無結冰、無凝露）
    使用環境濕度 5% ~ 85%
    重量 約10 g
    注 1. 上述值為初始值。
    2. 測量條件：根據電壓下降法，在DC5V 1A的條件下。
    3. 測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。
    4. 復位時間是連接二極管時的數值。
    5. P水準為開關頻率120次/分鐘時的值。

    AC線圈型: G5RL-1-E
    項目 分類
    		高容量型
    接點電阻 100 mΩ 以下
    動作時間 20 ms 以下
    復位時間 10 ms 以下
    絕緣電阻 1,000 MΩ 以上（DC500V）
    耐壓 線圈與接點間 AC6,000V 1mA 50/60Hz 1min
    同極接點間 AC1,000V 1mA 50/60Hz 1min
    耐沖擊電壓 線圈與接點間 10 kV (1.2 × 50 νs)
    振動 耐久 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
    誤動作 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
    沖擊 耐久 1,000m/s2
    誤動作 100m/s2
    壽命 機械 1,000萬次以上（開關頻率18,000次/hr）
    電氣 5萬次以上（開關頻率720次/hr）
    故障率　P水準（參考值） DC24V 40mA
    使用環境溫度 -40~+70℃（無結冰、無凝露）
    使用環境濕度 5~85%RH
    重量 約10 g
    注 1. 上述值為初始值。
    2. 測量條件：根據電壓下降法，在DC5V 1A的條件下。
    3. 測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。
    4. 當NC接點無負載時，阻性負載為NO接點的數值。
    5. P水準為開關頻率120次/分鐘時的值。
