您當前的位置：首頁 ? 產品信息 ? 歐姆龍繼電器 ? 功率繼電器  ? G2RK-2-DC12V
高級搜索：

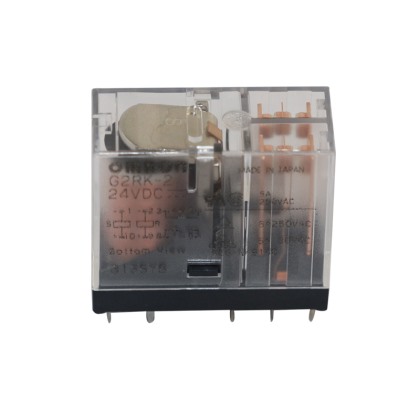

G2RK-2-DC12V
  • G2RK-2-DC12V

G2RK-2-DC12V

所屬類別：功率繼電器

產品規格：
G2RK-2-DC12V
  • G2RK-2-DC12V

G2RK-2-DC12V

所屬類別：功率繼電器

產品規格：
詳細內容
G2R-2功率繼電器
1極10A、2極5A的通用型功率繼電器
線圈接點間耐壓5,000V、耐沖擊電壓10,000V的安全設計
操作線圈有AC、DC型
  • 印刷基板用端子型
    分類 保護構造 接點構成 型號 線圈額定電壓
    標準型 耐助焊劑型 a接點 G2R-2A AC12, 24, 100/(110) V
    AC200/(220) V
    DC5, 6, 12, 24, 48 V
    DC100 V
    c接點 G2R-2 AC12, 24, 100/(110) V
    AC200/(220) V
    DC5, 6, 12, 24, 48 V
    DC100 V
    塑料密封型 a接點 G2R-2A4 AC12, 24, 100/(110) V
    AC200/(220) V
    DC5, 6, 12, 24, 48 V
    DC100 V
    c接點 G2R-24 AC12, 24, 100/(110) V
    AC200/(220) V
    DC5, 6, 12, 24, 48 V
    DC100 V
    高靈敏度型 耐助焊劑型 a接點 G2R-2A-H DC5, 6, 12, 24, 48 V
    c接點 G2R-2-H DC5, 6, 12, 24, 48 V
    2繞組閉鎖型 a接點 G2RK-2A DC5, 6, 12, 24 V
    c接點 G2RK-2 DC5, 6, 12, 24 V
    注: 訂購時，請注明線圈額定電壓（V）
      例: G2R-1A
    此外，交付時的包裝標記及標注的電壓規格為□□□VDC。
  • 操作線圈
    項目
    額定電壓
    分類
    		額定電流 (mA) 線圈電阻
    (Ω)     		動作電壓(V) 復位電壓(V) 最大容許電壓(V) 消耗功率
    (VA, W)
    50 Hz 60 Hz 額定電壓的%
    ?標準型
    ?接線片端子型
    ?塑料密封型
    ?高容量型     		AC12 V 93 75 65 80% 以下. 30% 以上. 140%
    ( 23°C 時)     		約. 0.9
    (60 Hz)
    AC24 V 46.5 37.5 260
    AC100/(110) V 11 9/(10.6) 4,600
    AC200/(220) V 5.5 4.5/(5.3) 20,200
    ?標準型
    ?高容量型
    ?雙接點型
    ?接線片端子型
    ?塑料密封型     		DC5 V 106 47 70% 以下. 15% 以上. 170%
    ( 23°C時)     		約. 0.53
    DC6 V 88.2 68
    DC12 V 43.6 275
    DC24 V 21.8 1,100
    DC48 V 11.5 4,170
    DC100 V 5.3 18,860
    ?高靈敏度型 DC5 V 71.4 70 70% 以下. 15% 以上. 170%
    (23°C時)     		約. 0.36
    DC6 V 60 100
    DC12 V 30 400
    DC24 V 15 1,600
    DC48 V 7.5 6,400
    注: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值，公差為AC額定電流+15%、-20%、DC線圈電阻±10%。
      2. AC線圈電阻、線圈電感為參考值。
      3. 動作特性為線圈溫度+23℃時的值。
      4. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

    操作線圈/2繞組閉鎖型
    項目
    額定電壓
    		置位線圈 重置線圈 置位電壓(V) 重置電壓(V) 最大容許電壓(V) 消耗功率
    (VA, W)
    額定電流
    (mA)     		線圈電阻
    (Ω)     		額定電流
    (mA)     		線圈電阻
    (Ω)     		額定電壓的% 置位線圈
    (mW)     		重置線圈
    (mW)
    DC5 V 167 30 119 42 70% 以下. 70% 以上. 140%
    (at 23°C)     		約.
    850     		約.
    600
    DC6 V 138 43.5 100 60
    DC12 V 70.6 170 50 240
    DC24 V 34.6 694 25 960
    注: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。
      2. 動作特性為線圈溫度+23℃時的值。
      3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
  • 2繞組閉鎖型
    2c接點
    G2RK-2
    G2R-2:Dimensions1
    端子配置 /
    內部連接圖
    (Bottom View)
    G2R-2:Dimensions3     		印刷基板加工尺寸
    (Bottom View)
    尺寸公差: ±0.1
    G2R-2:Dimensions2
    (請在確認線圈極性后正確配線)
